圖3：建筑物空氣量平衡示意圖

LS 一一  空調系統送風量；LR ―一 空調系統回風量；

LF 一一 空調系統新風量；  LE ―   空調系統排風量；  LME ― 空調區域里的機械排風量。

如圖3所示，只要各空調系統補充的新風量總和等于（或略大于）各空調系統的排風量總和，加上各機械排風量總和，該空調區域空氣壓力將維持與大氣壓力相等或略高于大氣壓。

解決方式：回風機跟蹤控制法

( 1 ）如果AHU被要求運行，則AHU控制器將會把送風機的運行信號給回風機發出；

( 2 ）回風機控制邏輯與送風機控制邏輯相同，也會產生同類的警報；

( 3 ）AHU控制器將按照送風機PID輸出的變頻器頻率的80％調節回風機的變頻器，但如果回風機正在運行，則AHU控制器給它的最小變頻信號為20％；

( 4 ）如果回風機沒有運行信號，則控制器給回風機變頻器的輸出為0；

( 5 ）用戶可以鎖定回風機的變頻信號。

當送風量的設定值及實測值都能通過中央控制器計算得到，則保持正壓所需的回風量也就能確定，因此可以由DDC 中央控制器直接調整回風機頻率即可達到正壓要求。

2.3 VAV系統的噪聲控制

噪聲是室內環境品質的影響因素之一?？照{(diào)系統若設計不當,室內噪聲容易超標?？照{(diào)系統(尤其是全空氣空調系統) 的噪聲控制常常是令設計、調試人員感到棘手的問題。

1、本案AHU 機房的送回風總管都有消音措施，采用了消聲靜壓箱，但是可能由于安裝位置的窘迫而且還要考慮防火閥的安裝位置，消聲器設置在AHU機組內，見下圖4示：

圖4：AHU機房布置圖

2、因消聲靜壓箱的消聲量有限，實施后在送風管出機房的管段上加設一段消聲器，放置在穿機房墻的中心位置。

另外，風機的工作點對風機的噪聲影響很大，通常在最高效率點附近時，節能性最好，噪聲也最低。 因此在空氣處理機風機選型時，其最佳效率點應選擇在設計風量、風壓工作點的70%～80%之間，因為它在該區間運行的時間最長。

三、VAV空調末端的選型及標定、整定

變風量末端箱體（VAV-BOX）在設計選型時應參考設計院的暖通參數設計，主要包含：風管入口口徑、最大風量、最小風量以及末端箱體的組織形式。通過設備廠家自身的選型手冊，選擇最合適的末端箱體。選型中，由于各個廠家之間設備的差異，風管入口口徑或許會存在不同，故最大風量、最小風量為必須滿足的參數，并留有一定的富裕量。

變風量末端箱體調試一般分兩大步驟進行：工廠標定以及現場整定，兩者缺一不可。

工廠標定主要由末端箱體廠家負責使用專業標定設備，標定每一臺變風量末端箱體的相關風量參數，校正變風量末端箱體自帶的風量監測儀與標準風量之間的差異，并將相關參數(最大風量、最小風量、入口口徑等等)寫入控制器內，同時至少標定特性曲線內三個典型風量值。

現場整定主要由末端控制器廠家負責完成，工廠完成標定的每臺設備，其在操作臺標定的參數為理想化送風狀態下的參數，現場實際狀態與理想狀態存在一定的偏差，需使用手持式風速檢測儀測量變風量末端箱體的最大，最小風量，同時在人機界面讀取控制器測量的風量值，校正兩者之間的偏差，現場整定工作通常較工廠標定更為重要，變風量空調系統能否實現節能、高效的運行與現場整定工作的完善與否密切相關。

四、VAV空調系統的控制

VAV系統風量的控制策略是VAV系統成敗的關鍵，傳統常用的VAV系統控制策略有三種：定靜壓、總風量、變靜壓，但應用得較多的是定靜壓，總風量和變靜壓應用得相對較少，因為它們各自都存在自己本身無法解決的問題，總風量法必須基于準確無誤的風量曲線，但得出精確的風量曲線是非常困難的；變靜壓法可以使系統運行在最節能的狀態下，但由于使用了閥位反饋控制方式，風閥的動作和反應是非常慢的，因此，系統在負荷變化較大時，會出現較大的波動，系統需要比較長的時間才能達到穩定。所以，雖然定靜壓眾所周知并不是最節能的控制方式，但以往人們出于對VAV系統的不了解，出于對總風量和變靜壓控制效果和穩定性的擔憂，大多數項目最終都退而求其次，選擇簡單的定靜壓控制方式。

但隨著我們對VAV系統認識的深入，對樓宇節能要求的不斷提高，我們現在迫切需要一種既最節能，又能使VAV系統迅速達到平衡，而且系統穩定性必須有保障的控制方式，延華公司依托多家空調廠商的VAV工程經驗，通過在多個項目工程實例的成功應用，總結得出有我們自己特色的VAV控制方式：總風量＋閥位重置＋定靜壓保護，該方式可使在同一個VAV系統中，發揮三種控制方式的優點，同時又相互彌補了各自的缺點，最終可以得到快速、節能、穩定的VAV系統。

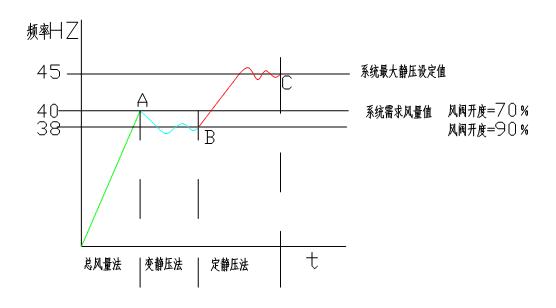

東北電網變風量系統復合了三種控制方式。

即采用“總風量＋變靜壓（閥位調整）＋定靜壓方式”

原理圖如下：
